信息摘要：

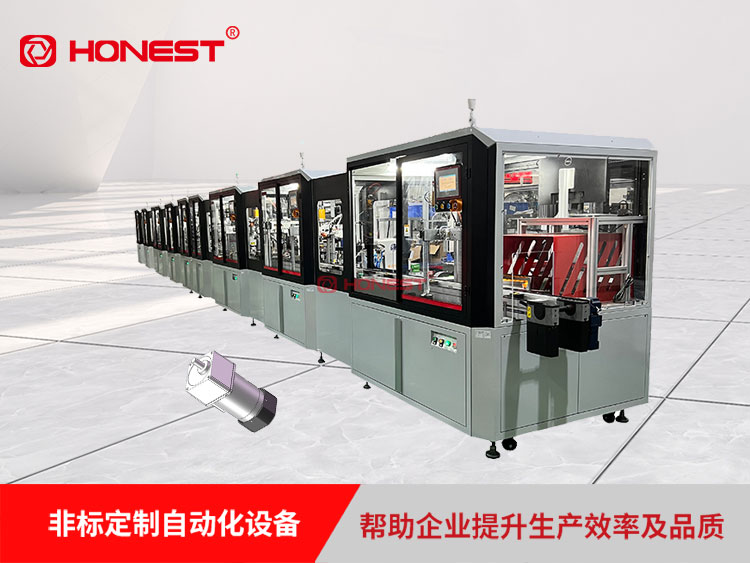

交流減速電機生產裝配線為客戶提供交流YN系列80、90電機組裝一站式解決方案，結合裝配工藝特點設計開發，以滿足客戶對產品的設計需求。設計上考…
交流減速電機生產裝配線為客戶提供交流YN系列80、90電機組裝一站式解決方案，結合裝配工藝特點設計開發，以滿足客戶對產品的設計需求。設計上考慮產品升級需求預留改造空間，工裝周轉板兼容兩個系列的所有產品，配套工控系統一鍵切換所有設備生產型號，所有生產過程產生的原始數據和分析結果會進行存儲，以備產品追溯分析同時預留MES系統接口。
產品工序：機殼熱壓組裝、轉子軸承組裝、密封圈組裝、轉子入端蓋、阻尼彈簧蓋板組裝打螺絲、測速器組裝打螺絲、風葉組裝、牙箱組裝打螺絲、磨合、測試貼標、噪音測試等工序。
產品參數：
1．兼容產品：2款
2．稼動率：≥90%
3．良品率：≥98%
4．換款時間：≤10min
5. 功率：整線約140KW
6．控制方式：PLC+HMI
7．氣壓：0.45 Mp -0.6Mp
8．電壓：三相AC 380V 50HZ
9．產線節拍：15秒/PCS（TT）
10．尺寸: 22(L)*5.0(W)*1.8(H)m
11．應用領域：YN系列單向電容運轉可逆電機
產品優勢：
1、設備重要工位精度
1)電缸位置重復定位精度：0.02mm；
2)伺服模組搬運重復定位精度：0.03mm；
2、馬達磨合工位采用程控電源，可程序切換輸出電源。
3、組裝齒輪箱、鎖螺釘時，配置3套國產電批分別鎖付不同系列產品；帶風罩產品，因風罩與螺絲孔在電機軸向方向有重疊，無法直接鎖附，批頭采用萬向連接器轉接批頭，避開風罩鎖附電機螺絲。
4、配置工控系統，監控整體系統運行狀態、整線數據的收集、下放、分析和保存，并且當現場設備出現問題時，上位機可顯示出各設備之間的狀態信息；所有生產過程產生的原始數據和分析結果進行存儲，以備產品追溯分析同時預留MES系統接口。
5、安全防護、防錯
1)設備具有氣壓安全保護功能；
2)設備具有開門安全保護功能；
3)設備實時提示各種誤操作、不良狀態等；
4)設備配置專用的安全光柵、安全門鎖等進行人身安全防護；
5)設備異常時，在屏幕上顯示異常報警，提示異常位置，方便人工操作；
6)配置高精度傳感器、視覺檢測系統等，防漏裝、少裝、錯裝及安裝后質量檢測。
