在電機制造領域中，分塊定子技術作為提高電機性能的關鍵工藝，憑借優化電磁性能、提升散熱效率等核心優勢，成為行業技術升級的關鍵突破口。然而，面對市面上眾多分塊定子類型，其結構設計、工藝差異及適用場景等各有千秋，讓許多工程師和采購人員在選型時常常陷入困境。

前段時間，我們特邀專業的技術工程師劉總監，以專業視角解構分塊定子的多元產品類型與技術特性。這場干貨分享不僅系統梳理分塊定子的技術演進脈絡，更以深入淺出的方式搭建起不同分塊定子槽數的選型方式，無論是行業老手還是技術新人，都能從中獲取清晰的認知框架。

接下來，就讓我們逐類剖析，揭開分塊定子的技術選型密碼。

在定子的發展過程中，定子繞線技術一直受到廣泛關注。從早期的人工繞線到如今的自動化繞線設備，每一次技術變革都旨在提升繞線效率與質量，進而優化電機的整體性能。然而，在傳統電機繞線工藝中，內繞繞線機作為定子繞線的常見設備，它能夠?qū)崿F(xiàn)一定程度的自動化繞線，提高生產效率，并且在一些常規的電機生產中，能夠保證繞線的基本質量。但也存在明顯弊端。

首先，功率密度方面的問題較為突出。比如在同樣大小的電機中，若對功率密度有較高要求，就需要高槽滿率來滿足這一需求。因?yàn)椴蹪M率越高，意味著在有限的槽空間內能夠容納更多的導線，從而可以承載更大的電流，產生更強的磁場，進而提高電機的功率輸出。

但由于內繞繞線機的繞線方式和機械結構限制，槽滿率最多達到 65%左右，這對于高性能電機的需求來說是遠遠不夠的。

其次，許多電機產品應用在低壓環境下，為了在低壓環境下達到相同的功率，電流就需要增大，這就要求導線的截面面積要足夠大。否則，若線徑不夠粗，容易造成導線過熱、電阻過大等問題。那么對于內繞繞線機來說，該設備所能繞制的線徑最粗也只有 1.5mm左右，因此在面對一些需要更粗線徑的高性能電機生產時，就顯得力不從心。

總結下來定子內繞繞線機現存的弊端主要因素在于

①其繞線的方式通常在定子槽內進行線圈的逐匝繞制，這種方式使導線在槽內排列不夠緊密，存在較多空隙，難以充分利用槽空間，限制槽滿率提高；

②線徑受限，主要在于其張力、壓力等作用在設備上時，容易超出設備的承載能力和機械強度，導致設備損壞或繞線過程不穩定。

那么在高性能電機日益成為市場需求主流的背景下，如何提高定子槽滿率并允許使用更粗的線徑，成為電機制造行業亟待解決的問題。也正是在這樣的需求驅動下，分塊定子技術應運而生。

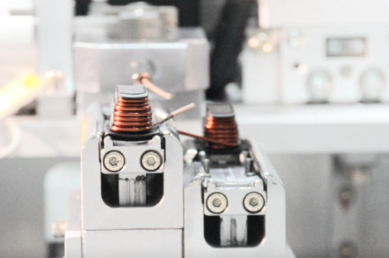

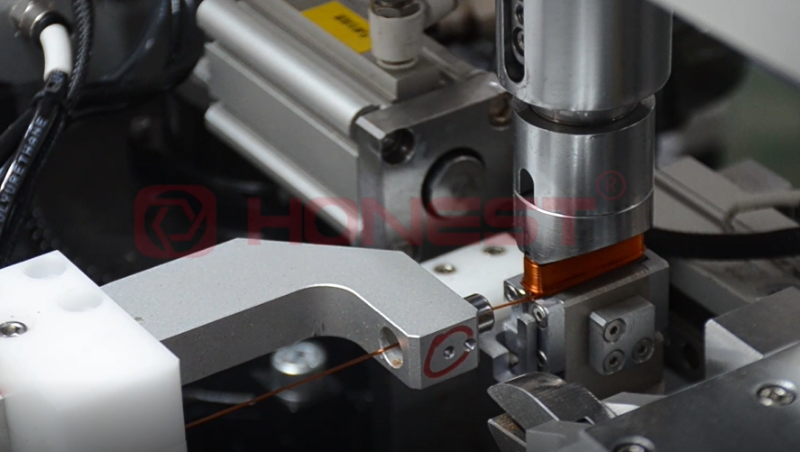

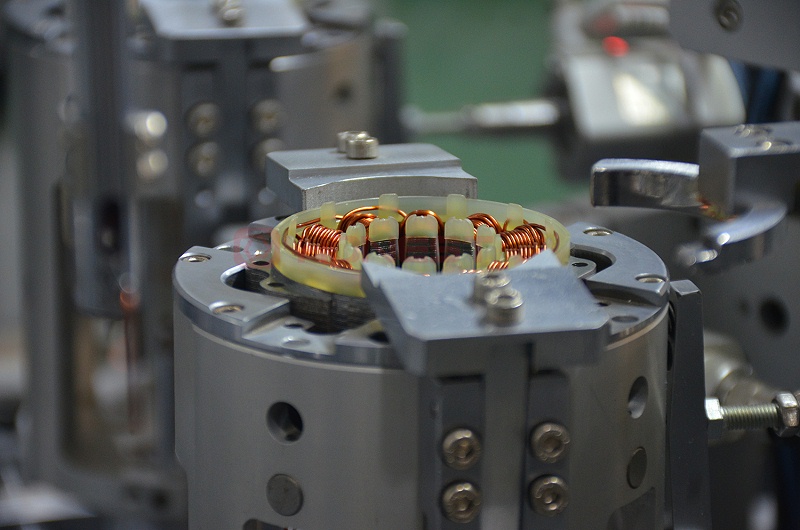

分塊定子是通過將定子鐵芯分割成多個獨立的鐵芯齒塊，每個齒塊單獨進行繞線，再將繞好線的齒塊焊接拼裝成完整定子。與傳統內繞繞線機的定子相比，分塊定子的優勢就十分顯著了。

①槽滿率高：由于每個齒塊可以單獨繞線，能夠更精準地填充槽內空間。

②線徑適應性強：分塊定子的繞線方式對線徑限制相對較小，無論是2mm、3mm 甚至更粗的線徑，都能夠適應，從而滿足了低壓大電流電機的繞線要求。

③散熱性能好：當電機運行過程中，分塊定子的結構使得繞組之間的散熱通道更有效地散發出去，降低了繞組的溫度，延長了電機的使用壽命，并且提高了電機在高負荷工作條件下的可靠性。

盡管分塊定子具有諸多優勢，但要在實際應用中，如何根據不同需求精準地選擇不同槽數分塊定子？畢竟，不同槽數的分塊定子在性能表現、磁場分布、噪音控制以及適用場景上存在明顯差異，選型是否恰當將直接關系到電機能否達到預期工作效果。

在分塊定子中，常見的分塊定子有6槽/9槽 /12 槽；不常見的分塊定子可分為4槽/8 槽/18槽等；具體可查看圖示

基于上述對常見/不常見的不同槽數分塊定子分析，我們能夠根據不同電機應用場景和性能需求，做出更精準的選型決策。對于小型設備，可優先考慮6 槽（ 4槽）分塊定子，兼顧性能與成本；中型電機上可選用9槽（ 8槽），以獲得更好的磁場平衡與運行平穩性；而大型或超大型電機則推薦 12槽（18 槽）分塊定子，以滿足高功率輸出和高可靠性的要求。

分塊定子技術的出現，不僅解決傳統內繞繞線機在高功率電機中的諸多瓶頸，也為電機設計提供了更大的自由度和更高的性能上限。但在實際應用中，只有深入了解不同槽數分塊定子的技術特性與適用場景，才能真正做到“物盡其用”，避免因選型不當帶來的性能浪費或成本增加。

隨著新能源汽車、工業自動化、智能制造等領域的技術迭代，分塊定子技術將以更柔性的設計邏輯和更高能效的性能表現，成為驅動電機產業向智能化、高功率密度升級的核心引擎。

對此，如您正在尋找分塊定子生產設備或有非標定制化的需求，我們誠摯地歡迎您做客合利士工廠與我們技術工程師共同探討，為電機智能制造行業的發展貢獻力量！
